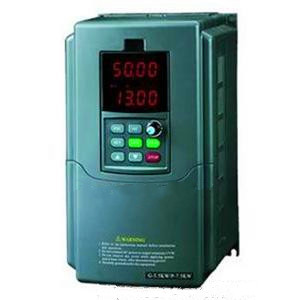

一 產品概述

    杭州邦瑞交流永磁同步電機專用變頻軟啟是是應用電力電子微處理器控制技術和全數字速度控制，實現了永磁同步電機的變頻軟起動功能，并且所有參數均可顯示于智能觸摸屏上（標配）。該產品性能卓越、穩定、操作簡單方便。廣泛應用于各行業控制精度高、轉矩響應速度快、低頻輸出有較高要求的交流永磁同步電機設備場合。
本裝置利用變頻技術實現永磁同步電機的平穩啟動，電機達穩定狀態后切入旁路接觸器運行，此時裝置待機保持監控狀態，以大大提高裝置的可靠性，并節省電能。

 二、主要功能特點

1、 應用原理
應用電力電子電器件實現電流、速度雙閉環控制，具有軟起動（電流控制方式、電壓控制等方式）、直接起動等，均能滿足永磁同步電機的控制要求。
2、參數實現
   該變頻軟起中所有參數連續可調，用戶可以根據負荷情況控制電機按預先給定的曲線平滑起動。
3、轉矩控制
通過對電流、轉矩、功率的有效控制，避免了高起動轉矩和過高的起動電流，一方面可以使工作機械不受電機起動過程中過大的加速轉矩沖擊，另一方面也使供電系統免受過大起動電流的沖擊作用。對加速轉矩進行一定的限制與控制，大大減輕了作用在被傳送物體上的機械應力，減小了工作機械和傳動裝置的零部件磨損，從而達到了減少維護工作量、提高工作安全性能和延長設備的使用壽命等功效。
3、適用負載
永磁同步電機負載。
4、保護性能
變頻軟起自身的自診斷和保護功能齊全，起動、停止過程中具有溫度、欠壓、過壓、欠流、過流、缺相、短路 故障、堵轉、漏電、晶閘管故障等保護，因此，無論是外界還是內部產生的各類干擾、故障信號，都會因?yàn)樯鲜霰Ｗo(hù)功能的存在使得變頻軟起動器更為可靠運行。
5、報警指示
報警指示功能與故障類型一一對應，大大減少維護、維修工作量。
6、安裝維護
結構簡單，安裝操作維護方便，它既可以就地控制，也能通過可編程序控制器（PLC）或其它設備對其進行遠方控制。

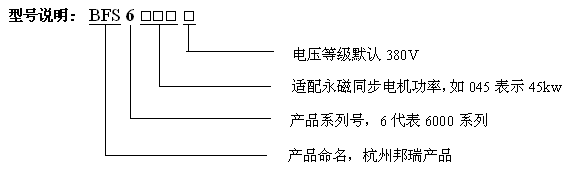

三 產品選型



      變頻軟啟動-交流永磁同步電機對照表

產品型號	電機功率（KW)
BFS6011	11
BFS6015	15
BFS6018	18.5
BFS6022	22
BFS6030	30
BFS6037	37
BFS6045	45
BFS6055	55
BFS6075	75
BFS6090	90
BFS6110	110
BFS6132	132
BFS6160	160
BFS6200	200
BFS6220	220
BFS6250	250
BFS6280	280
BFS6315	315
BFS6355	355
BFS6400	400




四 產品主要性能指標

項目		內容
輸入	輸入電壓范圍	三相 380V± 20%
	輸入頻率范圍	50/60Hz
輸出	輸出電壓范圍	0-額定電壓
	轉化模式	50Hz轉化同步
控 制 性 能	控制模式	V/F控制
	運行指令	面板給定、端子給定、通訊給定
	頻率給定方式	數字給定、模擬量給定、串行通訊給定、多段速給定及簡易PLC給定、PI給定等，可以實現給定方式的組合和方式切換
	頻率分辨率	0.01 Hz
	載波頻率	1000 Hz---6000 Hz
	啟動轉矩	0.5Hz150%
	轉矩提升	0～10%可調，自動轉矩提升
	過載能力	150%額定電流60S, 180%額定電流10S,
	加減速時間	0.1～999.9秒
	PI調節器控制功能	可方便實現過程量（如壓力、溫度、流量等）的閉環控制系統
	多段速	實現8段速控制功能
	無電跨越功能	瞬間掉電保證電機正常工作
	電壓補償功能	利用電源電壓補償功能，可在額定電壓80%～110%范圍內設定
	自動電壓調整功能	電網電壓波動時，輸出電壓基本不變
	自動濾波功能	獨特的設計方式實現強大的自動濾波功能，使污染降低到最小
	制動	能耗制動，直流制動
	保護功能	過流、短路、過載、接地、過壓、欠壓、過熱
	故障存儲功能	自動顯示并保存故障代碼，方便分析現場故障原因
	通訊功能	采用標準485通訊接口，可實現Modbus上位機控制議，兼容各種控制系統的要求
	標準功能	PI控制，及外部端子控制
人機 界面	LED顯示	可顯示輸入輸出頻率、電壓、電流有效值及故障代碼等
	功能鍵盤	可用于面板選擇參數、修改參數等設定
環境	使用場所	無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水、鹽等室內運行
	存儲溫度	-25~+65℃
	海拔高度	1000米以下，超過1000米降容使用
	運行溫度	-10~+45℃
	相對濕度	20-90%RH以下（不  結 霧）
	振動	0.5G以下



五 工作過程

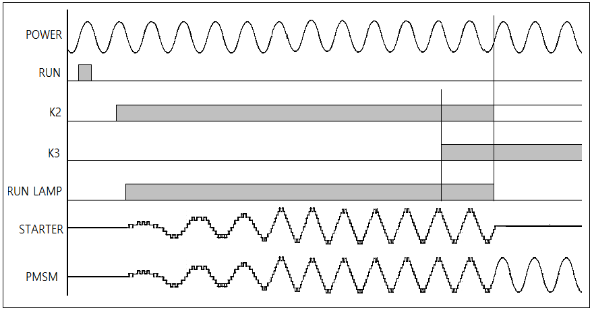

（BFS6000運行時序圖如上）

可以通過按面板上的運行鍵（外部運行時 P133=2）或按顯示板上的運行鍵（顯示板運行時P133=3），就投入運行。
變頻軟起動器運行的過程為開始時先閉合接觸器2（K2）而啟動永磁同步電機（PMSM），最后根據電網的相序運行。電機速度達到電網頻率之后，變頻軟起動器能夠保證自身的功率輸出和電網電壓、頻率、相位的同步并運行一定時間之后使電機進入穩態。然后閉合接觸器3，即電網和變頻軟起動器同時給電機供電。最后，斷開接觸器2（K2），即只有電網給電機供電。此時變頻軟起動器停止。要變頻軟起停止，按停止按鈕或停止鍵就可以。此時，接觸器2和接觸器3斷開。

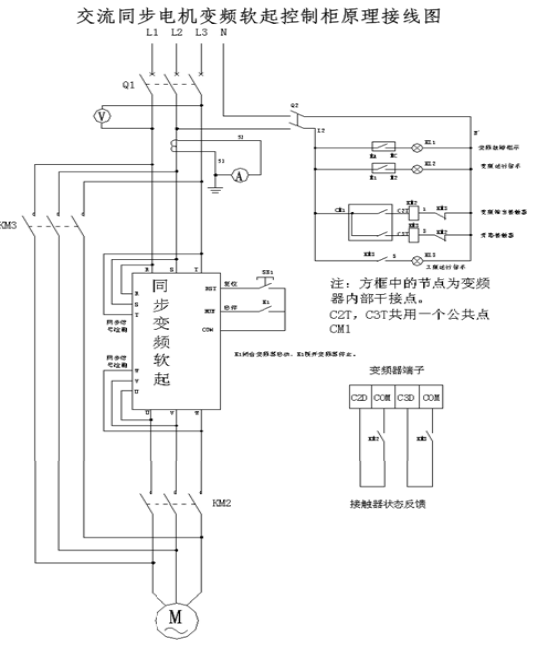

六 原理接線圖



變頻軟啟動的相序根據電源的相序決定，所以務必按照手冊進行配線。
停止時，電機會被斷電而自由停止。
變頻軟啟動器的輸出端必須加電抗器，否側會導致硬件損壞。
